SparkFun LoRa Gateway - 1-Channel (ESP32)

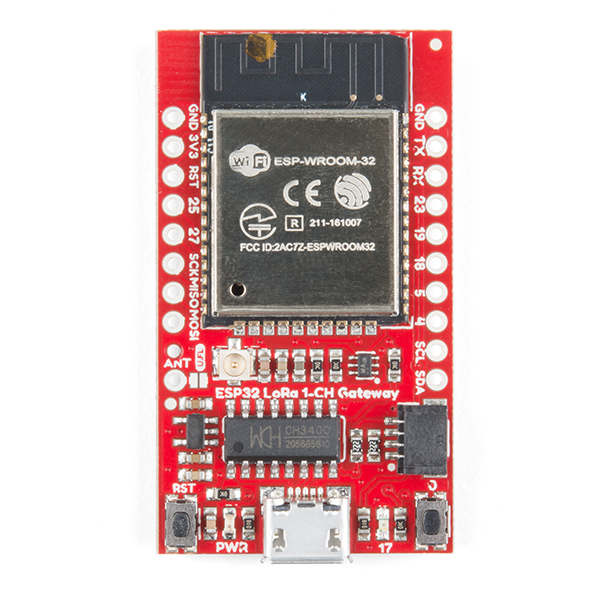

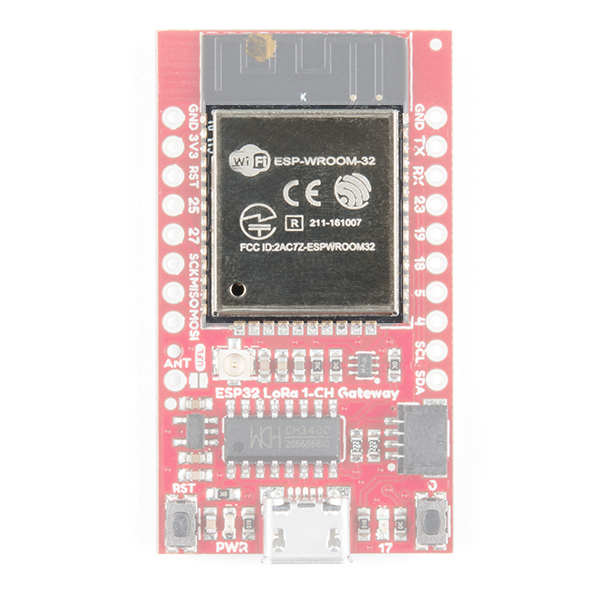

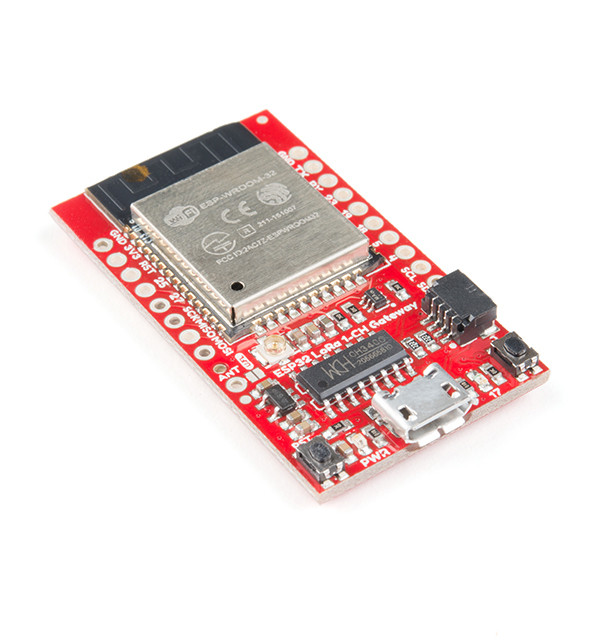

Das SparkFun 1-Kanal LoRa Gateway ist ein starkes  3-Netzwerk-fähiges Gerät - dank eines integrierten ESP32 WROOM Moduls und eines RFM95W LoRa Modems.

Der RFM95W verarbeitet das 915MHz-Band, während der ESP32 für Bluetooth und WiFi sorgt. Eine der idealen Anwendungen ist die Umwandlung von LoRa (Long Range) Funkmeldungen in Datenpakete, auf die Sie über das Internet zugreifen können, aber natürlich kann die Flexibilität auf viele weitere Anwendungen übertragen werden! Es ist ein perfektes, kostengünstiges Tool, um ein Dutzend oder mehr LoRa-Geräte zu überwachen und ihre Nachrichten bis in die Cloud weiterzugeben.

Das Gateway ist mit einem Qwiic-Stecker und einer Breadboard-kompatiblen Reihe von ESP32-Pin-Breakouts ausgestattet und kann auch als universelle ESP32/RFM95W-Entwicklungsplattform dienen. Das LoRa-Gateway kann entweder als Gateway (daher der Name) oder als Device fungieren, aber nicht beide gleichzeitig. Um wirklich sicher zu sein, dass Ihr Setup wie erwartet funktioniert, sollten Sie ein anderes LoRa-Gerät zum Empfangen und/oder ein anderes LoRa-Gateway zum Senden haben. Die gute Nachricht ist, dass der LoRa Gateway 1-Kanal als beides fungieren kann. Wenn Sie also zwei haben, sind Sie bereit.

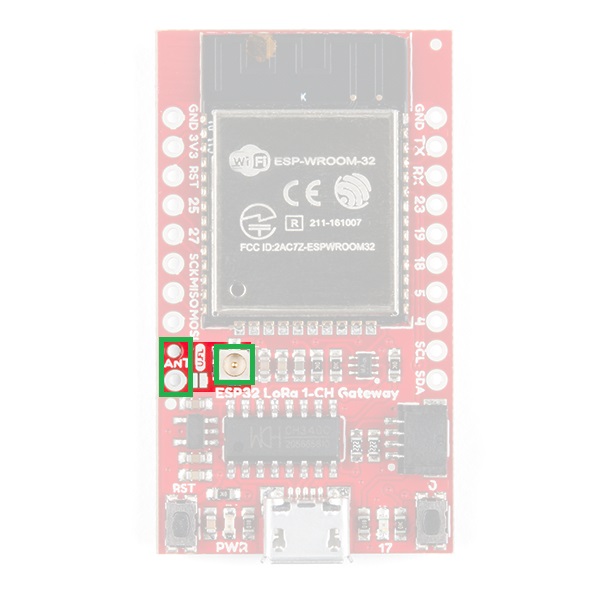

Um das 915 MHz Funkgerät am Gateway zu nutzen, benötigen Sie eine Antenne - für die Sie zwei Möglichkeiten haben. Sie können eine Länge von Vollkerndraht auf ca. drei Zoll für eine Durchgangsantennenverbindung mit Zugentlastung kürzen oder eine 915MHz-Antenne mit einem U.FL-Stecker für Hochleistungsantennen verwenden.

  • >ESP32-WROOM-32 Modul
  • >WiFi, BT+BLE Mikrokontroller
  • >Integrierte PCB-Antenne

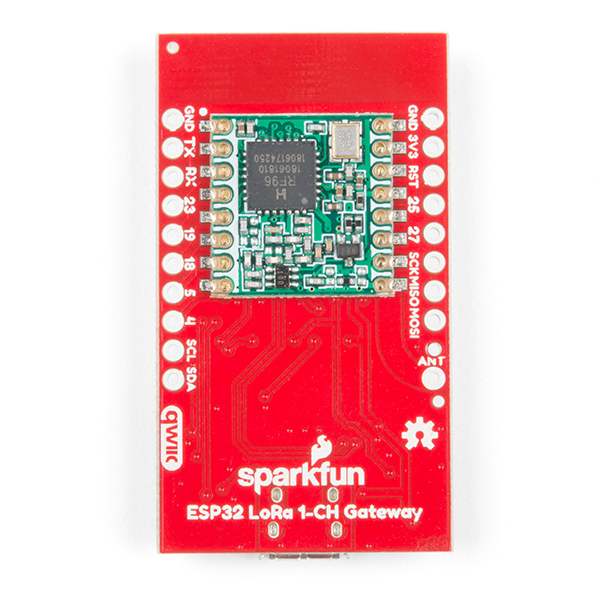

  • >Hope RFM95W LoRa Modem
  • >Frequenzbereich: 868/915 MHz
  • >Spreizfaktor: 6-12
  • >SPI-Steuerungsschnittstelle
  • >U.FL Antennenanschluss für LoRa Radio
  • >Reset- und ESP32-Pin0-Tasten
  • >14 GPIO ESP32 Pin-Breakout
  • >Power- und User-LEDs
  • >Qwiic-Stecker
  • >CH340C USB-zu-Seriell-Schnittstelle
  • >Micro-B USB-Anschluss für Strom und Programmierung
  • >Stromverbrauch getestet bei 5V
  • >~170 mA bei der Formatierung von SPIFFS im Gateway-Modus
  • >~150 mA bei der Suche nach einem WiFi-Netzwerk im Gateway-Modus
  • >80 bis 100 mA im Dauerbetrieb des Gateways
  • >~70 mA bei Verwendung des LoRa-Gerätebeispiels

Image:


Links:
Arduino Firmware
Arduino Library
GitHub sparkfun
learn.sparkfun.com | tutorials | sparkfun-lora-gateway-1-channel-hookup-guide
-
-
-
ttn | the things network | open LoRaWAN™ network
- TTN Forum question - First setup with a SparkFun LoRa Gateway
-
