Solarpanel AK50x50 (2V 160mA)

Created: 02 July 2019 | Written by vincent | Print | Email | Hits: 5597

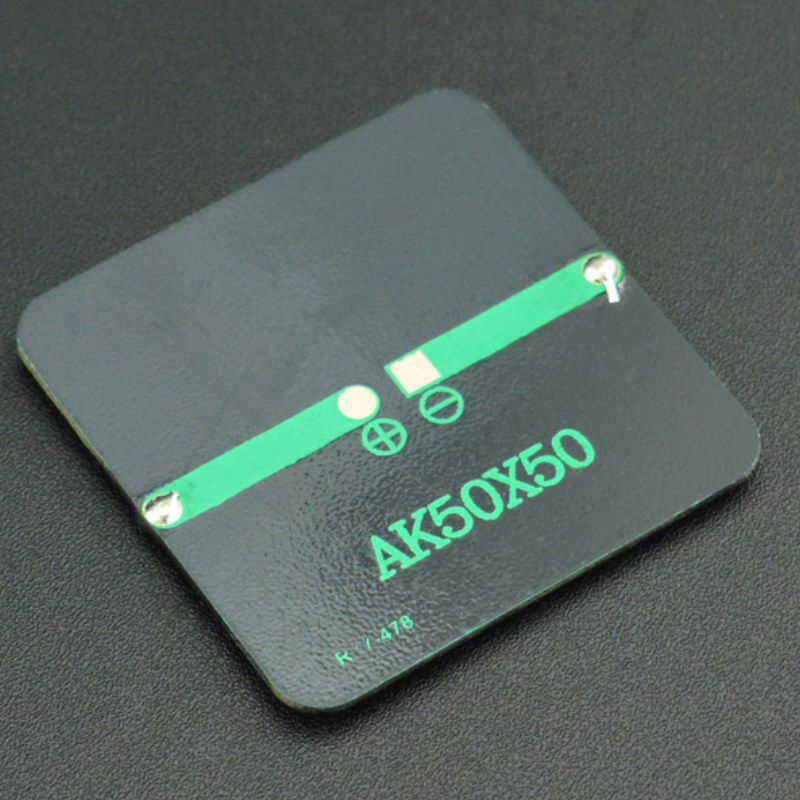

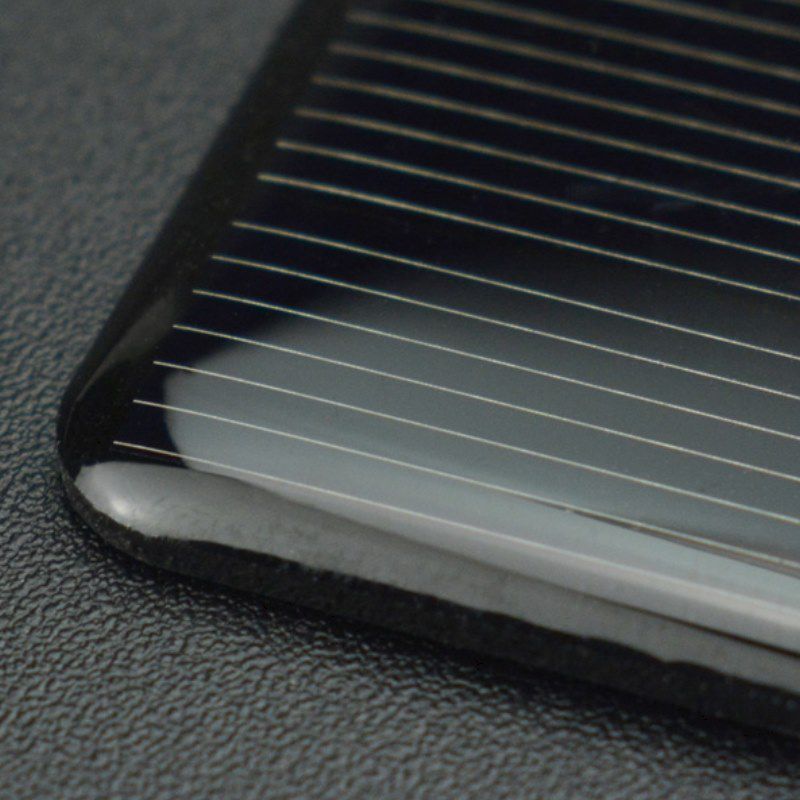

Solarpanel AK50x50 (2V 160mA)

Solar Set DFRobot Micro 3.3V - Bastelgarage Elektronik Online Shop

Solar Modul:

Nennspannung (VMP): 2V
Nennstrom (IMP): 160mA
Leerlaufspannung (IOC): 2.4V
Kurzschlussstrom (ISC): 190mA
Solarzellenmaterial: Monokristallines Silizium
Weitere Merkmale: Wasserdicht, ölbeständig und korrosionsbeständig
Abmessung: 50mm x 50mm

Quellen/Source:
-
-
-
-
-
- Add a comment

Category: Solar Power | Batterie (Battery)

Battery | Liter Energy battery 3.7V 1500mAh

Created: 02 July 2019 | Written by vincent | Print | Email | Hits: 5876

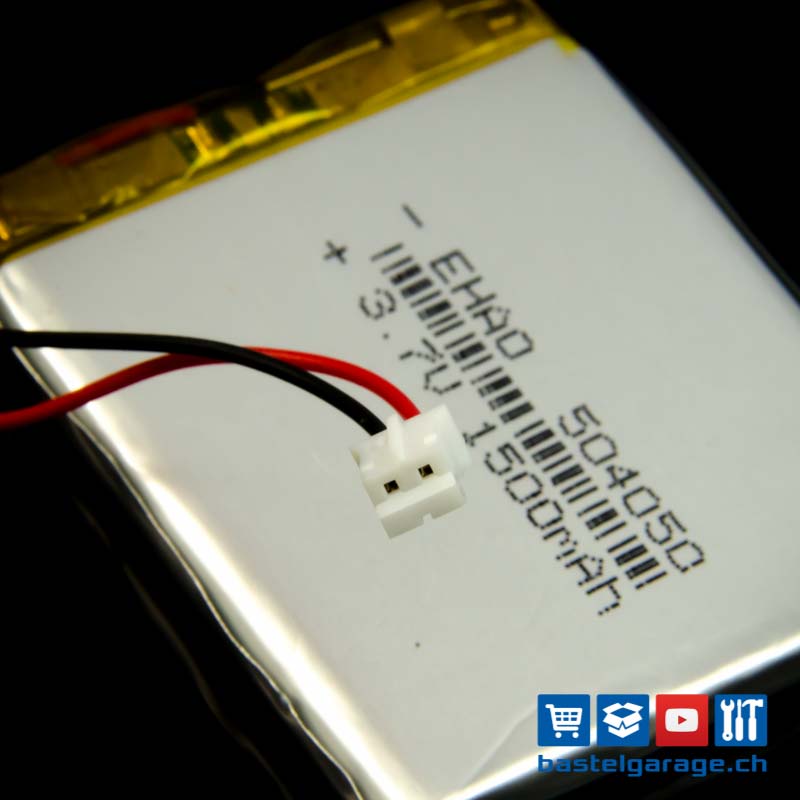

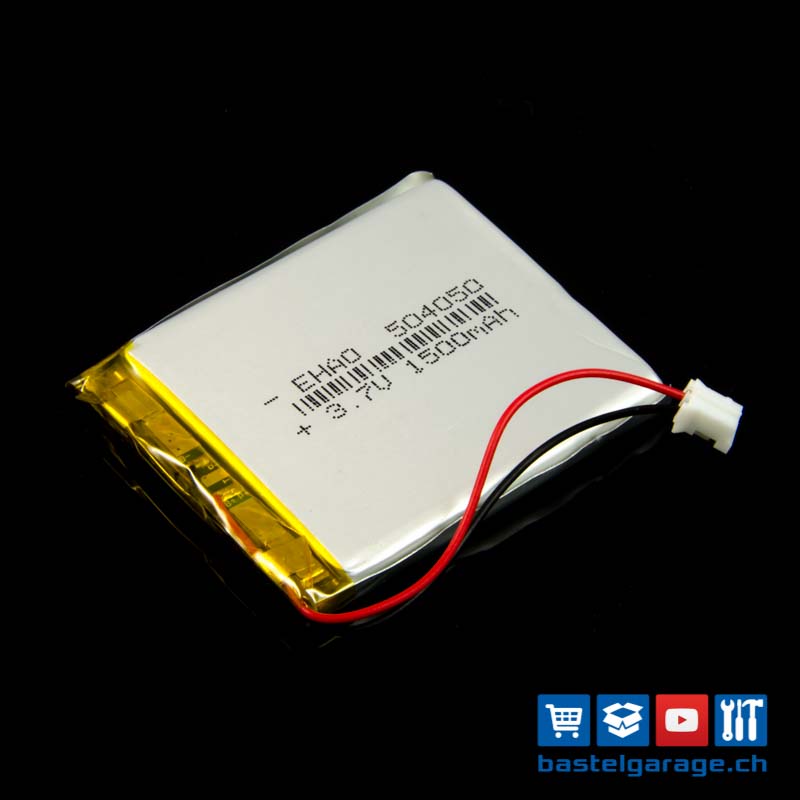

Liter Energy battery 3.7V 1500mAh

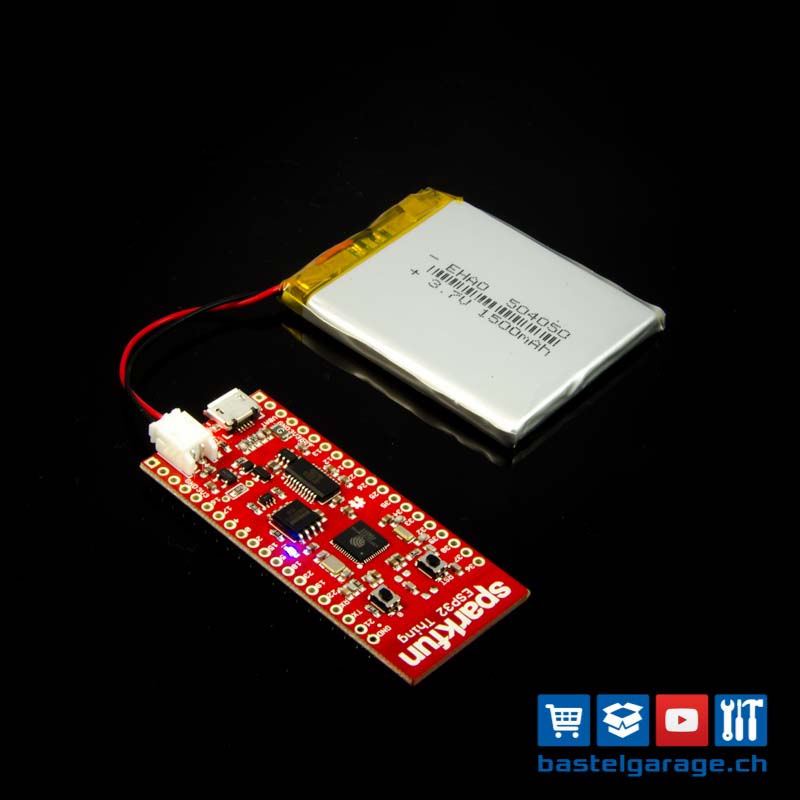

Mit diesem LiPo Akku kannst du deine Batteriebetriebenen Arduino Projekte realisieren. Der Lipo Akku wird mit einem JST-PH 2-Pin (2mm) geliefert. Dieser Stecker passt auf alle Sparkfun Boards (ESP32 und Sunny Buddy). Bevor du den Stecker das erste Mal auf ein Board einsteckst, immer die Polarität prüfen. Es ist zu beachten, dass ein Kurzschluss oder falsches anschliessen des LiPo zur Zerstörung führen kann. Der Akku darf nur mit einem speziellen Lipo-Charger aufgeladen werden. Beim ESP32 Thing von Sparkfun ist bereits eine Ladeelektronik für LiPo Akkus eingebaut.

Damit du deine Projekte solarbetrieben realisieren kannst, empfehle ich dir auch den Akku mit dem Sunny Buddy und einer Solarzelle zu betreiben. Der LiPo Akku hat zusätzlich noch eine Schutzelektronik eingebaut die eine Tiefentladung oder Überladung verhindert.

Technische Details:

Typ: 504050
Spannung: 3.7V
Kapazität: 1500mAh
Betriebstemperatur max.: -25°C bis +60°C!
Kabellänge: 45mm
Stecker: JST-PH 2-Pin (2mm)
Grösse: 52 x 42 x 5mm
Gewicht: 25g

Quellen/Source:
-
- www.bastelgarage.ch
-
-
- Add a comment

Category: Solar Power | Batterie (Battery)

Solar Power Manager Micro V1.0 DFRobot (DFR0579)

Created: 02 July 2019 | Written by vincent | Print | Email | Hits: 6370

Solar Power Manager Micro V1.0 DFRobot (DFR0579)

Selection Guide
Name	Solar Power Manager Micro V1.0 ★
SKU	DFR0579
Solar Power Management IC	SPV1050
Solar Input Voltage	0.5V ~ 4V
Maximum Charge Current (Solar)	70mA (Solar)/100mA (USB)
Topology	DC-DC Boost
Battery	3.7V Lithium Battery
MPPT	75% Open Voltage
Battery Protections	Over Charge/Over Discharge/Reverse Connection Protections
Output Protections	Short Circuit/Over Current Protections
USB Charge IN	Yes
USB OUT	No
Regulated OUT	One Regulated Output
Regulated OUT	3.3V 90mA
Dimension	30.0mm×30.0mm
Features	A micro power solar power management module for low-power sensors and controllers.
	Applications: Wireless Sensor Network, BLE iBecon
	For 1V/2V/3V Solar Panels within 0.5W

Dokumenten:
- DFR0579_Sunflower_Solar_Power_Manager_Micro_V10_Layout_with_dimension.pdf
- DFR0579_Sunflower_Solar_Power_Manager_Micro_V10_Schematic.pdf
- SPV1050.pdf
-
-
-
-
-

Quellen/Source:
- www.dfrobot.com
-
-
-
-
-
-
-
-

bc d Add a comment

Category: Solar Power | Batterie (Battery)
